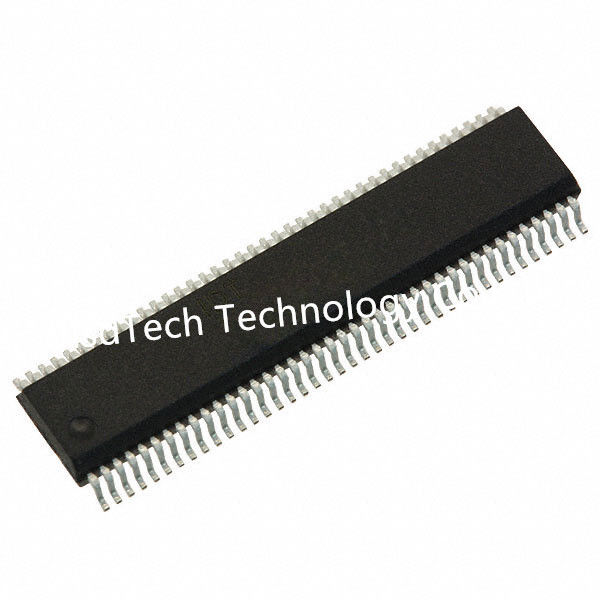

QS34X2245Q3G8 ICs de comutação de autocarro digital BUF circuitos integrados de 32 bits ICs
QS34X2245Q3G8
,QS34X2245Q3G8 ICs de comutação de autocarro digital
,ICs de circuitos integrados de 32 bits
QS34X2245Q3G8 ICs de comutação de autocarro digital BUF circuitos integrados de 32 bits ICs
| Renesas Electronics | |
| Categoria do produto: | ICs de comutação de autocarro digital |
| RoHS: | Detalhes |
| 32 bits | |
| QVSOP-80 | |
| Reel | |
| Faixa de corte | |
| MouseReel | |
| Marca: | Renesas Electronics |
| Altura: | 1.6 mm |
| Duração: | 20.5 mm |
| Tipo de produto: | ICs de comutação de autocarro digital |
| Série: | QS34X2245 |
| 2000 | |
| Subcategoria: | ICs de comutação |
| Largura: | 3.81 mm |
| Parte # Aliases: | IDTQS34X2245Q3G8 QS34X2245 |
Descrição
O QS34X2245 é um membro da família MultiWidthTM de dispositivos QuickSwitch e fornece um
Este dispositivo é equipado com um conjunto de 32 interruptores de autocarro compatíveis CMOS de alta velocidade em um pin-out de fluxo.
A solução de 32 bits de contorno pequeno, a primeira do mundo, está disponível no pacote MillipaQ.
A resistência ON do QS34X2245 permite que as entradas sejam ligadas às saídas sem adicionar
retardo de propagação e sem gerar ruído adicional de rebentamento do solo.Resistências internas de 25Ω
Quando a capacidade de saída (OEn) é baixa, os interruptores
Os interruptores de ligação são ligados, ligando o autocarro A ao autocarro B. Quando o OEn é elevado, os interruptores são desligados.
O dispositivo é ideal para aplicações de 32/64 bits onde o espaço da placa é elevado.QuickSwitch
Os dispositivos de lógica fornecem velocidades uma ordem de magnitude mais rápidas do que os dispositivos lógicos convencionais.
O QS34X2245 é caracterizado para operação a -40°C a +85°C.
Características
• FET de canal N reforçado sem diodo inerente ao Vcc
• Comutadores bidirecionais ligam entradas a saídas
• Zero atraso de propagação, zero salto do solo
• Resistências internas de 25Ω para baixo ruído
• Pinout de fluxo para facilitar o layout
• Diodos de pinça subestimados em todas as entradas do interruptor e do comando
• Entradas de controlo compatíveis com o TTL
• Disponível no pacote MilliPaQTM de 80 pinos
Aplicações
• Troca a quente, acoplagem a quente
• Transformação da tensão (5V a 3,3V)
• Troca de autocarro e isolamento
• Conservação de energia
• Substituição lógica (processamento de dados)
• Isolamento da capacitância
• Porta do relógio
O QS34X2245Q3G8 é provavelmente um interruptor de sinal lógico, multiplexador ou decodificador com interruptor de bus digital
Funcionalidade: concebido para fornecer capacidades de comutação de alta velocidade para sinais de autocarro digital.
Características e especificações:
Embora as características e especificações exatas do QS34X2245Q3G8 não sejam mencionadas no
Resultados de pesquisa
Configuração do interruptor de autocarro: 8 x 1:1 (8 entradas e 1 saída)
Fornecimento de tensão: 4,75 V a 5,25 V
Temperatura de funcionamento: -40°C a 85°C
Tipo de pacote: 80-QVSOP (80-pin Very Small Outline Package) ou 80-FSOP (80-pin Fine-pitch)
Pequeno Pacote de Esboços) [2].
Output atual: alto e baixo
Tipo de montagem: montagem de superfície
Circuitos independentes: 4
Número de bits: 32 bits
Pacote de dispositivos do fornecedor: 80-QVSOP
