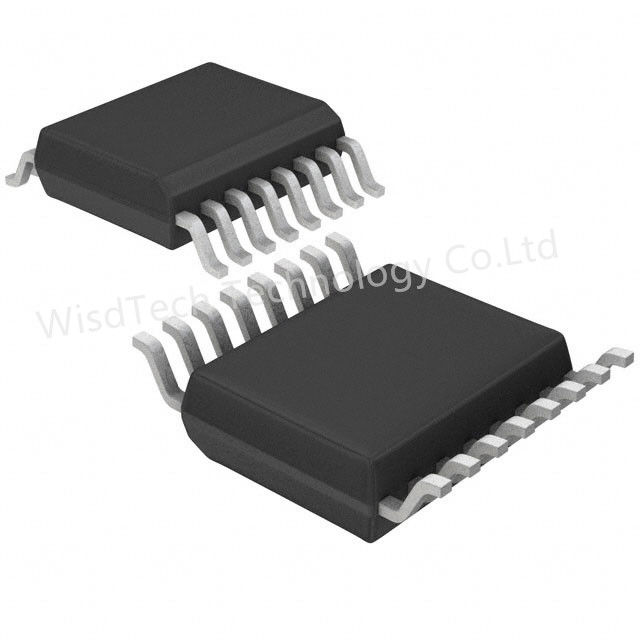

LTC2629CGN-1#TRPBF Convertidor Digital para Análogo IC DAC 4x 16-/14-/12-B R2R DACs W/ I2C Int
LTC2629CGN-1#TRPBF
,conversor numérico-analógico CI
,LTC2629CGN-1#TRPBF DAC IC
LTC2629CGN-1#TRPBF Conversores digital para analógico - DAC 4x 16-/14-/12-B R2R
DACs com I2C Int
| Tecnologia linear | |
| Categoria do produto: | Conversores de digital para analógico - DAC |
| RoHS: | Detalhes |
| LTC2629 | |
| 12 bits | |
| Canal 4 | |
| 7 nós | |
| Voltagem tamponada | |
| 2 fios, I2C | |
| 0 C | |
| + 70 C | |
| SMD/SMT | |
| SSOP-16 | |
| Reel | |
| Faixa de corte | |
| MouseReel | |
| Marca: | Tecnologia linear |
| DNL - Diferencial não linear: | 0.5 LSB |
| Erro de ganho: | 0.1 % FSR |
| Altura: | 1.75 mm |
| INL - Não-linearidade integral: | 1 LSB |
| Tipo de entrada: | Digital |
| Número de conversores: | 4 Conversor |
| Corrente de alimentação operacional: | 1.25 mA |
| Pd - Dissipação de energia: | 750 uW |
| Tipo de produto: | DACs - Convertidores de digital para analógico |
| Tipo de referência: | Externas |
| Voltagem de referência: | 5.5 V |
| Desligamento: | Desligamento |
| 2500 | |
| Subcategoria: | ICs de conversão de dados |
| Voltagem de alimentação - Max: | 5.5 V |
| Voltagem de alimentação - Min: | 2.7 V |
| THD - Distorção Harmônica Total: | 0.9 nós |
| Tipo: | Alto desempenho |
Descrição
Os LTC 2609/LTC2619/LTC2629 são quadrados 16-, 14- e 12-
bit, 2,7 V a 5,5 V de saída de tensão ferroviária para ferroviáriaDACs em 16 conduta
Eles têm uma saída de alto desempenho
são tampões e são garantidos monótonos.
Estas partes estabelecem novos parâmetros de referência de densidade de placas
DACs de 16 e 14 bits e padrões avançados de desempenho
para a transmissão de saída e regulação de carga em alimentação única, volt-
DAC de saída de idade.
As peças utilizam uma interface serial compatível com 12c.
LTC2609/LTC2619/LTC2629 operam em ambos os padrões
modo (frequência de relógio de 100 kHz) e o modo rápido (relógio
frequência de 400 kHz).
Os LTC2609/LTC2619/LTC2629 incorporam um
Durante o power-up, as saídas de tensão aumentam menos
10 mV acima da escala zero; após a alimentação, permanecem em
A escala zero até que uma gravação e atualização válidas ocorram.
O circuito de reinicialização de ligação reinicia o LTC2609-1/LTC2619-1/
LTC2629-1 para a escala média.
escala até que ocorra uma gravação e atualização válidas.
Features ∈S
■Quad DACs compatíveis com pinos mais pequenos:
LTC2609: 16 bits;
LTC2619: 14 bits;
LTC2629: 12 bits
■Monotônica sobre a temperatura garantida
■Input de referência separados
■27 Endereços selecionáveis
■Interface 12CTM de 400 kHz
■Alteração da tensão
■ Função de baixa potência: 250 μA por DAC a 3 V
■ Potência de canal individual até 1μA (máximo)
■Acionamento de saída de alta velocidade de via férrea para via férrea (+15 mA, min)
■Interferência transversal ultrabaixa entre DACs (5uV)
■LTC2609/LTC2619/LTC2629: Reinicialização da ligação
Escala zero
■LTC2609-1/LTC2619-1/LTC2629-1: Reinicialização da ligação
a média escala
■Pacote SSOP estreito e pequeno de 16 chumbo
Aplicações
■Comunicações móveis
■Controlo de processos e automação industrial
■Equipamento de ensaio automático e instrumentação
