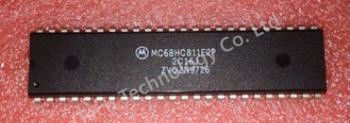

Microcontroladores MC68HC811E2P
Microcontroladores MC68HC811E2P
Introdução
O presente documento contém uma descrição pormenorizada da série M68HC11 E de unidades de microcontrolador de 8 bits (MCUs).periféricos em chip.
A série E é composta por muitos dispositivos com várias configurações de:
• Memória de acesso aleatório (RAM)
• Memória de somente leitura (ROM)
• Memória de somente leitura programável apagável (EPROM)
• Memória de somente leitura (EEPROM) eletricamente apagável
• Vários dispositivos de baixa tensão também estão disponíveis.
Com exceção de algumas pequenas diferenças, o funcionamento de todas as MCU da série E é idêntico. A fully static design and high-density complementary metal-oxide semiconductor (HCMOS) fabrication process allow the E-series devices to operate at frequencies from 3 MHz to dc with very low power consumption.
Características
As características dos dispositivos da série E incluem:
• CPU M68HC11
• Modos de parada e espera que poupam energia
• Disponíveis dispositivos de baixa tensão (3,0 ∼5,5 Vdc)
• 0, 256, 512 ou 768 bytes de RAM no chip, dados retidos durante o estado de espera
• 0, 12 ou 20 Kbytes de ROM ou EPROM no chip
• 0, 512 ou 2048 bytes de EEPROM no chip com proteção de bloco para segurança
• 2048 bytes de EEPROM com endereço de base selecionável no MC68HC811E2
• Interface de comunicação serial assíncrona sem retorno a zero (NRZ) (SCI)
• Taxas de barramento adicionais disponíveis no MC68HC ((7) 11E20
• Interface periférica sincronizada em série (SPI)
• Conversor de 8 canais de 8 bits de formato analógico para digital (A/D)
• Sistema de temporizador de 16 bits:
¢ Três canais de captura de entrada (IC)
Quatro canais de comparação de saída (OC)
¢ Um canal adicional, selecionável como quarto IC ou quinto OC
• acumulador de pulsos de 8 bits
• Circuito de interrupção em tempo real
• Sistema de vigilância do computador em bom funcionamento (COP)
• 38 pinos de entrada/saída de uso geral:
- 16 pinos bidirecionais de E/S
11 pinos de entrada exclusiva
11 pinos de saída exclusiva
• Várias opções de embalagem:
¢ portador de chips de plástico com chumbo de 52 pinos (PLCC)
¢ Porta-chips cerâmicos com chumbo com janela de 52 pinos (CLCC)
¢ embalagem quadrada fina de plástico de 52 pinos, 10 mm x 10 mm (TQFP)
¢ embalagem quadrada de 64 pinos (QFP)
¢ embalagem dupla em linha de plástico de 48 pinos (DIP), apenas MC68HC811E2
- 56 pinos de plástico encolhimento em dupla linha, Espaçamento de chumbo de 0,70 polegadas (SDIP)
